局部放电在线监测系统产品概述

局部放电在线监测系统适用于10KV 及以上电压等级的电缆以及开关柜局部放电在线监测。能实时监测放电量，放电相位，放电次数等基本局部放电参数；计算出各个接头及各段电缆局部放电幅值、频次；经多次采集（一般测量50个工频周期）后，从数据库提取数据进行谱图分析和数据报表以确定放电点相对位置，必要时给出报警。并可按照客户要求，提供有关参数的统计量。能存储测试谱图、放电趋势，从而及时发现电缆及接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电缆的检修工作提供依据。

系统特点

监测系统采用开合式传感器，结构紧凑，拆卸安装方便，不需要停电，可以很方便的对重点站、重点设备、异常设备进行长期监测。

采用高性能FPGA处理器，实现100Msp、s可连续采样50个工频周期以上的数据。12Bit分辨率的高速采样、存储。

带通滤波技术与噪声识别及剔除算法联合运用，可有效识别局放信号。

可检测10pC以上局放信号。

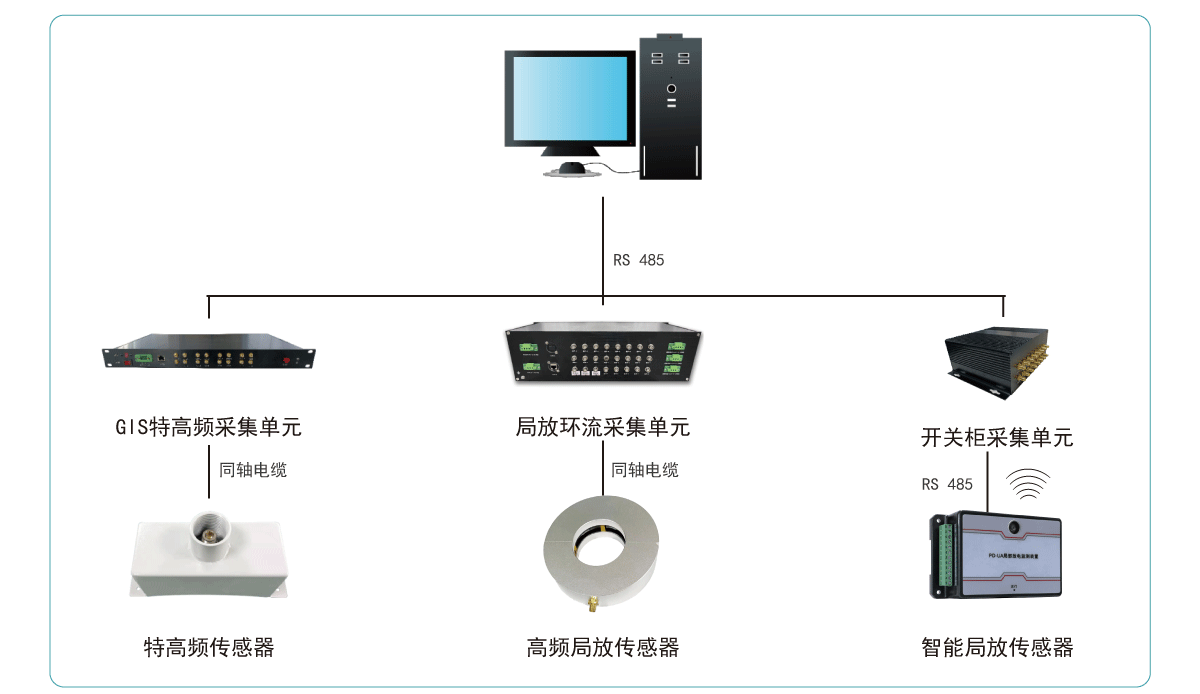

系统结构图
