系统概述

单相接地是中压配网中最常见的故障，发生接地后系统虽可继续带故障运行，由于非故障相对地电压升高，若不及时处理可能会发展为非故障相绝缘破坏继发相间短路的威胁。及时准确地判定接地回路是快速排除单相接地故障的基础，实现判定接地故障回路的保护装置通常被称为小电流接地选线装置。该产品采用基于暂态零序电流幅值比较的综合选线理论，通过高速采样，提取和分析接地发生瞬间暂态零序电流的各次谐波分量，利用特征频带的特有性质识别出故障线路。

系统特点

保存30条最近发生的故障信息，失电后数据不丢失。

现场CT变比、启动电压等可软件设定，现场不需调整。

人机接口操作简单方便，全中文菜单，显示信息丰富直观。

故障发生时，能显示故障报告（类型、时间、电压值和频率），并给出报警。

综合利用暂态过程的小波分析法及稳态过程的谐波分析法辅以多种选线方案，进一步提高了选线的准确率。

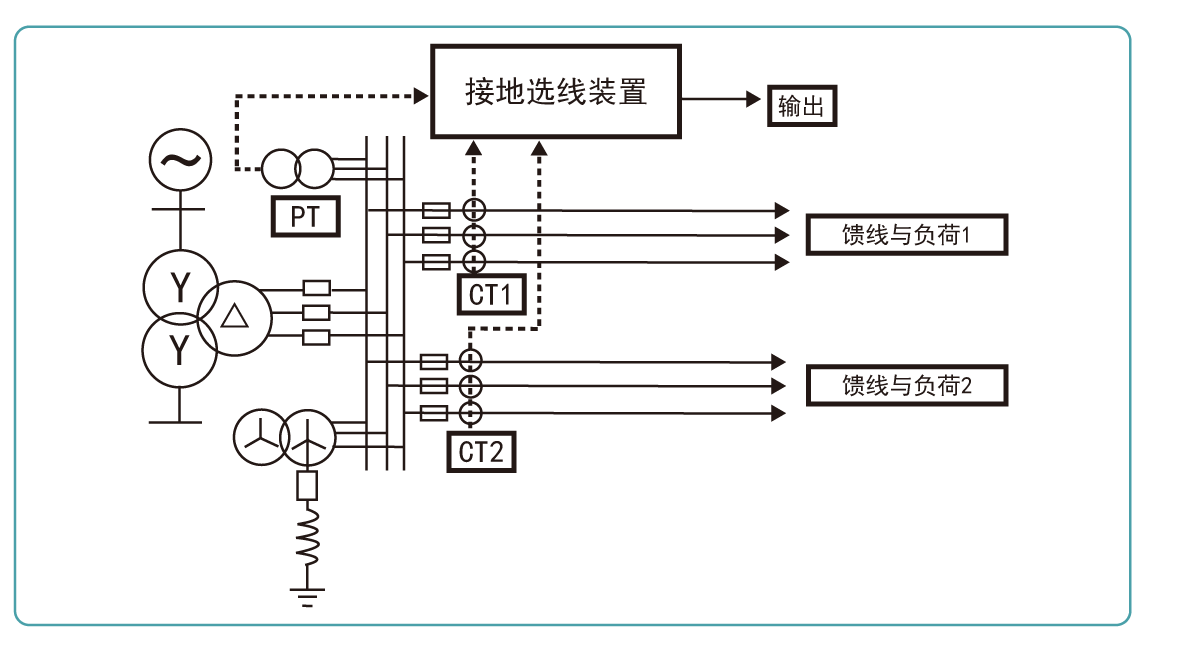

系统原理图
